ساختار بلندگوها



بلندگو،مبدلی است که سیگنال الکتریکی را به موج آکوستیکی بدل می کند.در کاربردهای صوتی، ما طبیعتا به گستره شنیداری بین 20 هرتز تا 20 کیلوهرتز علاقه مندیم که شاید هم اکتاو نخست، بین 20 تا 40 هرتز همواره مورد نظر نباشد.روش های متفاوتی برای ساخت بلندگو ارائه شده و روش های جدیدتر هم امید است که ابداع گردند اما متداول ترین روش در حال حاضر که اکثریت بلندگوها بر آن مبنا ساخته می شوند روشبلندگوی الکترودینامیک یا «سیم پیچ متحرک» است. در این سلسله نوشتار، به روش های دیگر نیز در آینده خواهیم پرداخت.

بلندگوی سیم پیچ متحرک

ایده ی اصلی این روش همانی است که در دهه بیست قرن بیستم میلادی توسط رایس و کلوگ (Rice & Kellogg) ابداع شد. نام کامل آن، « بلندگوی سیم پیچ متحرک با تابش کننده ی مستقیم مخروطی » می باشد(Moving-coil direct radiator cone loudspeaker) با وجود تنوع زیاد در اندازه، شکل و مواد، تکنیک اصلی چندان پیچیده نیست.

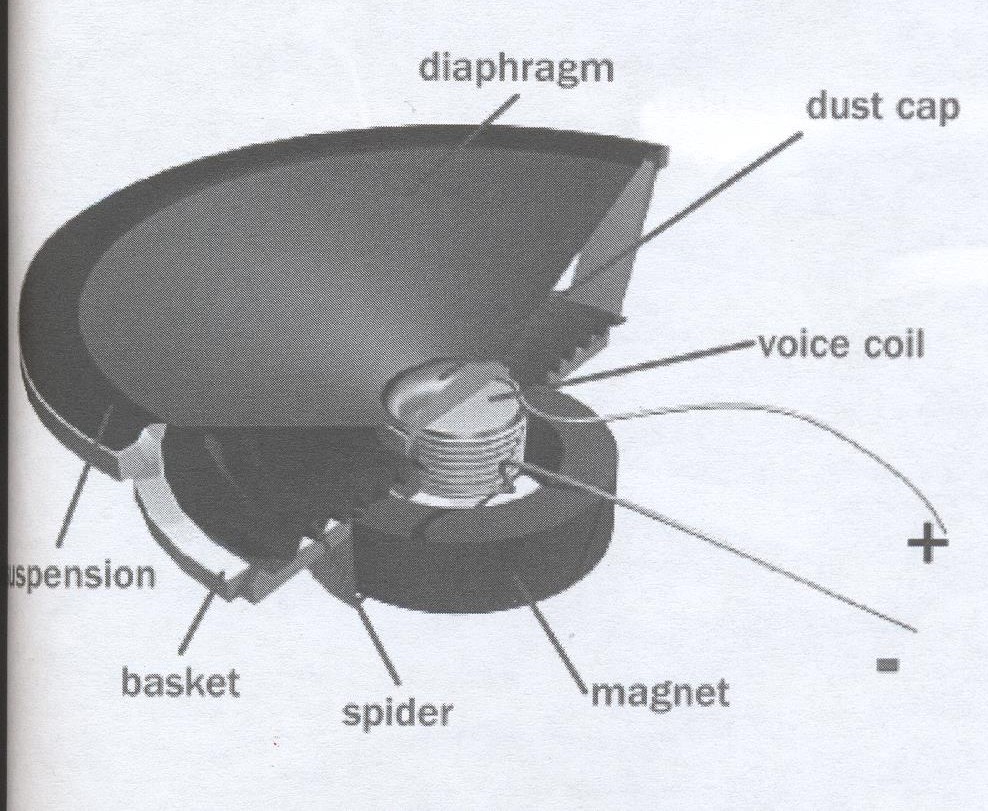

شکل 1 ایده ی ساده این روش را نشان می دهد.

 بلندگو1





موتور بلندگو از سیم پیچ و آهنربا تشکیل شده است. سیم پیچ (voice coil) در میدان مغناطیسی آهنربا قرار گرفته استو به دیافراگم متصل است. اعمال سیگنال الکتریکی به این سیم پیچ، سبب می گردد تا القا صورت گرفته و سیم پیچ بالا و پایین رفته و دیافراگم را با خود حرکت دهد. در ابتدا از آهنربای الکتریکی استفاده می شد چون آهنربای دائم با توانایی کافی در دسترس نبود. این آهنربای الکتریکی، که سیم پیچ ثابت (field coil) نامیده می شد برای تغذیه به جریان مستقیم نیاز داشت بنابراینبلندگوهای اولیه به تغذیه نیاز داشتند.

کم کم آهنرباهای دائم بکار گرفته شدند که از ترکیب آهن و کرومیوم ساخته می شدند. آلیاژهای ترکیب آلومینیوم، نیکل، کبالت و آهن با درصدهای مختلف که Alnico نامیده می شوند هم مناسب بودند. در سال های 70 میلادی، جنگ داخلی در کنگو که منبع اصلی کبالت بود بهای آن را بیست برابر کرد و سبب گردید تا سازندگان به مواد دیگری مانند فریت (ferrite) که مواد سرامیکی مغناطیسی هستند روی بیاورند. اکنون از مواد مغناطیسی نادر (rare earth) که آلیاژهای نئودیمیوم (به همراه آهن و برن) و ساماریوم (به همراه کبالت) هستند هم استفاده می شود که مزیت مهم شان، وزن کم آنهاست.

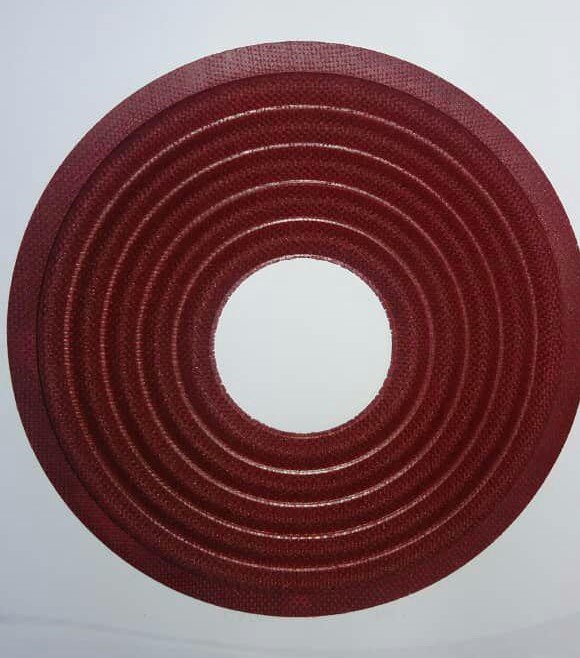

 مدار مغناطیسی طوری طراحی می شود تا میدان مغناطیسی را در شکاف سیم پیچ (gap) متمرکز کند.سیم پیچ که در این شکاف قرار می گیرد سیگنال الکتریکی را از تقویت کننده ی قدرت دریافت کرده و میدان مغناطیسی متغیر خود را که دامنه و فاز آن متناسب با سیگنال ورودی است تولید می کند. این میدان متغیر با میدان ثابت حاصل از آهنربا ، درگیر شده و باعث حرکت بالا یا پایین سیم پیچ می گردد. بدیم منظور باید سیم پیچ به دقت در میان شکاف قرار گیردکه این توسط یک ابزار نگهدارنده (centring device) که آن را به سبب شکل قدیمیش spider نیز می نامند انجام می شود. (شکل 2)



 بلندگو2





تمام این مکانیزم در فریم یا سبد (basket) که شاسی اصلی است نصب می گردد.مخروط دیافراگم بلندگو به former که سیم پیچ به دور آن پیچیده می شود متصل است. انتهای پایینی  former به نگهدارنده متصل می شود. دور مخروط توسط «لبه» (surround or suspension) به شاسی اتصال می یابد. سرپوش (dust cap) برای جلوگیری از ورود غبار و همچنین تامین فشار هوا برای تهویه و خنک کردن سیم پیچ در میان مخروط نصب می گردد.

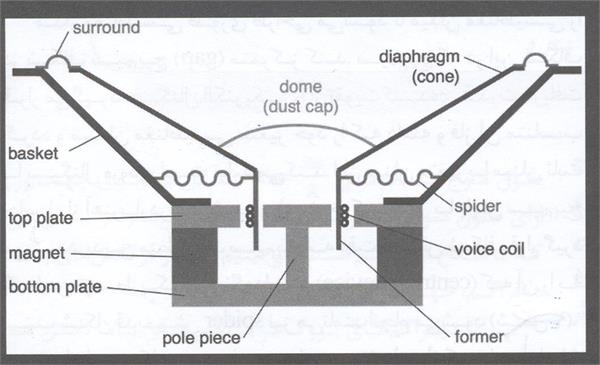

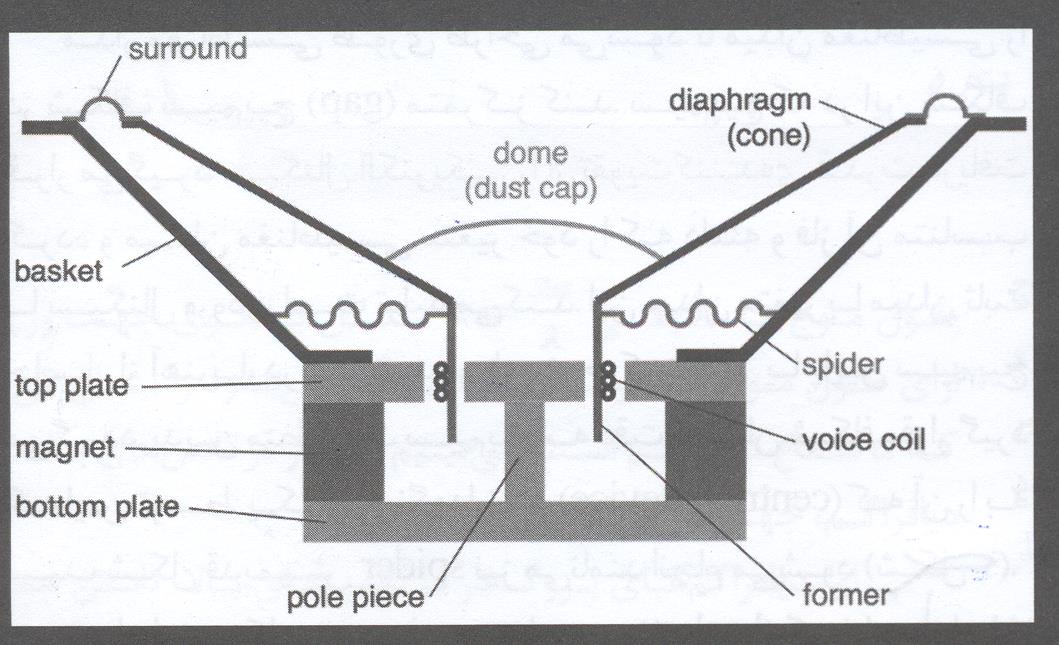

شکل 3 تمامی این اجزا را نشان می دهد.

ادامه دارد ...

 بلندگو3
